مع استمرار ارتفاع الشحنات العالمية للهواتف الذكية القابلة للطي،شاشات LCD من سلسلة قابلة للطيأصبحت واحدة من أكثر القطاعات تطلبًا من الناحية الفنية في سوق خدمات ما بعد البيع للإلكترونيات الاستهلاكية. على عكس العمليات القياسية لشاشات العرض المسطحة التقليدية، تمثل الشاشات المرنة تحديات فريدة في الهيكل المادي، والخصائص الكهربائية، وأنماط الفشل، مما يتطلب قدرات متخصصة في الاختبار والتصنيف والتجديد.
وفقًا لبيانات IDC، تجاوزت شحنات الهواتف الذكية القابلة للطي عالميًا 22 مليون وحدة في عام 2025، مع تجاوز القاعدة المثبتة التراكمية 50 مليون وحدة. وتمتلك سامسونج ما يقرب من 65% من هذا السوق، مما يجعل سلسلة Fold الخاصة بها أكبر مصدر لطلب إصلاح ما بعد البيع لشاشات LCD من سلسلة Fold. تشير أبحاث الصناعة إلى معدل فشل يتعلق بالشاشة بنسبة 7-9% خلال 12 شهرًا من الاستخدام على الأجهزة القابلة للطي، وهو أعلى بكثير من معدل 3-5% للهواتف التقليدية من النوع الشريطي. تُصنف كسور الكابلات المرنة في منطقة المفصلات، وتصفيح الركيزة المرن، وفشل مستشعر اللمس على أنها أوضاع الفشل الثلاثة الأولى. تتراوح تكاليف الاستبدال الرسمية لمجموعات الشاشات الجديدة القابلة للطي عادةً من 200 إلى 400، مع أوقات انتظار تتراوح من 5 إلى 10 أيام عمل. وقد أدى هذا الواقع إلى تسريع عملية نضج قنوات الاسترداد والتجديد الاحترافية لشاشات LCD من سلسلة Fold.

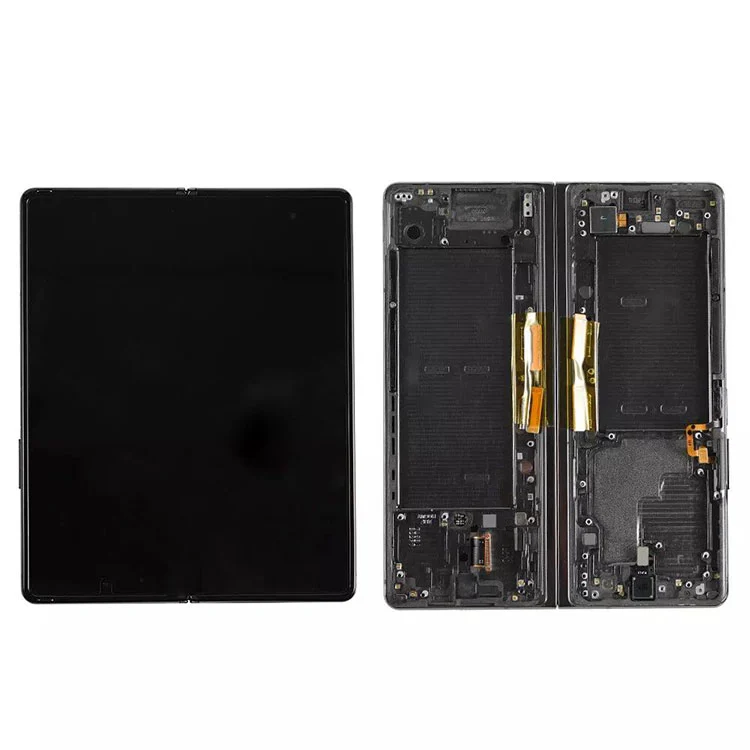

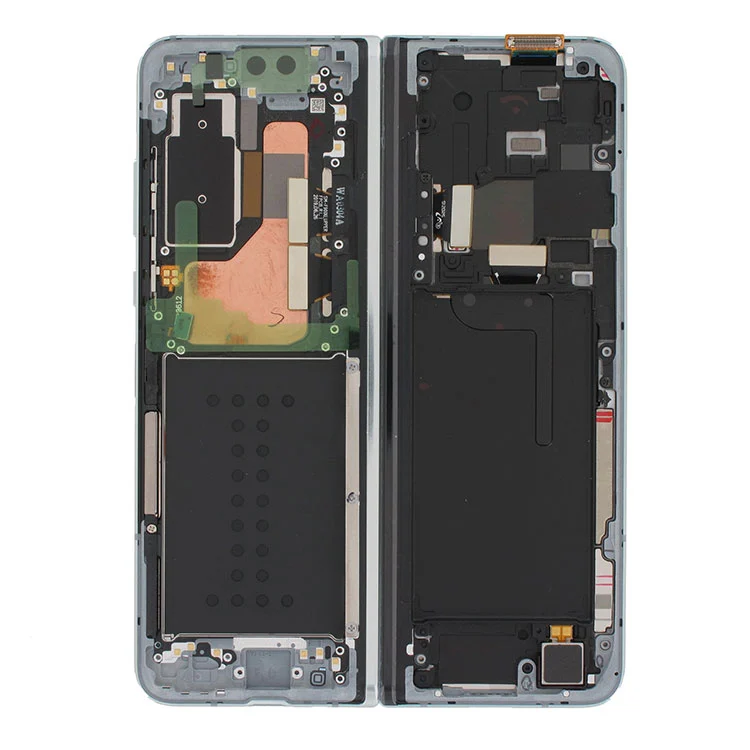

يعرض الجدول التالي معرفات النماذج والمواصفات الفنية الرئيسية لشاشات LCD من سلسلة Fold المتوفرة حاليًا في أسواق ما بعد البيع:
| نموذج المنتج | جهاز متوافق | نوع اللوحة | حجم العرض الرئيسي | دقة | معدل التحديث | سائق آي سي |
|---|---|---|---|---|---|---|
| أضعاف 6 شاشات الكريستال السائل | جالاكسي زد فولد6 | ديناميكية أموليد 2X | 7.6" | 2160×1856 | 120 هرتز | S6SY761X |
| أضعاف 5 شاشات الكريستال السائل | جالاكسي زد فولد5 | ديناميكية أموليد 2X | 7.6" | 2176 × 1812 | 120 هرتز | S6SY761 |
| أضعاف 4 شاشات الكريستال السائل | جالاكسي زد فولد 4 | ديناميكية أموليد 2X | 7.6" | 2176 × 1812 | 120 هرتز | S6SY760 |
| أضعاف 3 شاشات الكريستال السائل | جالاكسي زد فولد 3 | أموليد الديناميكية | 7.6" | 2208×1768 | 120 هرتز | S6SY759 |
| أضعاف 2 شاشات الكريستال السائل | جالاكسي زد فولد 2 | أموليد الديناميكية | 7.4" | 2213×1689 | 120 هرتز | S6SY758 |
| أضعاف شاشات الكريستال السائل | جالاكسي فولد (الجيل الأول) | أموليد الديناميكية | 7.3" | 2152×1536 | 60 هرتز | S6SY757 |
ملاحظة التوافق:تختلف دبابيس الموصل وتعيينات الكابلات المرنة عبر الأجيال. الاستبدال عبر الأجيال غير مدعوم.
من وجهة نظر هندسية، فإن الفشل فيشاشات LCD من سلسلة قابلة للطياتبع أنماطًا فيزيائية محددة بدلاً من التوزيع العشوائي.
كسر التعب الناتج عن المعادن في منطقة المفصلة
تتعرض الآثار المعدنية متعددة الطبقات (خطوط البيانات، وخطوط المسح، وخطوط الكهرباء) الموجودة أسفل لوحة OLED المرنة لضغط الانحناء الدوري أثناء الطي المتكرر. تُظهر البيانات المخبرية أنه بينما تقوم سامسونج بتصنيف شاشات العرض هذه بعدد 200000 طية، فإن الاستخدام الفعلي مع تفاوتات المفصلات ودخول الغبار ينتج شقوقًا صغيرة في بعض العينات بعد 80000-100000 دورة. يكشف الاختبار الكهربائي عن واحد أو أكثر من الخطوط العمودية (ساطعة أو داكنة)، مما يشير إلى دوائر مفتوحة أو قصيرة. يمكن معالجة هذا النوع من الفشل من خلال معدات الربط الدقيقة، وتحديد نقاط الكسر تحت تكبير 100x وإعادة إنشاء التوصيلات الكهربائية باستخدام فيلم موصل متباين الخواص (ACF) مع ربط بالضغط الحراري.
انفصال الركيزة المرنة مما يؤدي إلى فقدان اللمس
عادةً ما تستخدم طبقة مستشعر اللمس الموجودة على الشاشات القابلة للطي أسلاكًا فضية متناهية الصغر أو مواد شبكية معدنية مطلية على ركيزة بوليميد مرنة. قد يتسبب الطي لفترة طويلة في حدوث فصل موضعي بين الطبقة اللاصقة الضوئية للركيزة وطبقة الغطاء الزجاجي، مما يؤدي إلى انقطاع إشارة اللمس. يتمثل العرض النموذجي في ظهور شريط بعرض 2-3 سم في منتصف الشاشة مع عدم وجود استجابة للمس. وهذا يتطلب تنظيف بيئة غرف الأبحاث وإعادة التصفيح باستخدام مادة لاصقة بصرية عالية النفاذية مع معدات الربط الفراغي. أقل من 12-15% من مرافق الإصلاح يمكنها معالجة هذه المشكلة باستمرار.
فشل برنامج التشغيل IC أو الكابل المرن تمامًا
تظهر بعض شاشات LCD من السلسلة Fold غير تالفة ماديًا ولكنها لا تظهر أي مخرجات للعرض. يحدد اختبار عزل الأخطاء عادةً إما محرك IC فاشل أو كبل مرن طويل مكسور يمر عبر منطقة المفصلة، وهو ما يمثل نقطة الضعف الميكانيكية في مسار الإشارة. بعد تحديد موقع الجزء المعيب باستخدام لوحات التشخيص، يمكن استبدال الكابل المرن أو إعادة تشغيل IC الخاصة بالسائق. يتميز هذا النوع من الإصلاح بأقل تكلفة بين فئات الفشل الرئيسية الثلاثة، حيث تتجاوز معدلات النجاح 85%.
معيار الدرجات الخماسي المستويات
أنشأت عمليات الاسترداد الاحترافية نظام تصنيف محسّنًا لمعالجة شاشات LCD من سلسلة Fold:
| درجة | تعريف | معيار الاختبار الكهربائي | مسار التصرف |
|---|---|---|---|
| A | وحدة جيدة كاملة الوظائف | انحراف اللمس <1.5 مم عبر المنطقة بأكملها، وتوحيد السطوع> 85%، ولا توجد عيوب في العرض | إعادة التدوير المباشر |
| B | عيب تجميلي بسيط | الوظائف الكاملة، مع السماح بخدوش المستقطب البسيطة أو تآكل الإطار | تنظيفها، وخفضت الدورة الدموية |
| C | فشل وظيفي قابل للإصلاح | كسر مرن، أو فشل الدائرة المتكاملة (IC) أو شذوذ في لوحة التشغيل، ولكن اللوحة وطبقة اللمس سليمة | أدخل عملية الترابط / إعادة اللصق |
| D | فشل وظيفي غير قابل للإصلاح | تسرب سائل اللوحة، أو احتراق OLED، أو حدوث كسر مادي في الركيزة | تفكيك للأجزاء على مستوى المكونات |
| E | أكمل القراءة | الضرر من خلال الهيكل عبر طبقات متعددة | استرداد المواد |
تُظهر بيانات الصناعة من عمليات الاسترداد الفعلية أنه من بين شاشات LCD المجمعة من سلسلة Fold، تمثل الدرجات A وB معًا 18-22%، وتمثل الدرجة C 35-40%، وتشكل الدرجات D وE الباقي. أكثر من نصف الشاشات الفاشلة تحمل قيمة إعادة الاستخدام أو استرداد المكونات، وهي نسبة أعلى بكثير من معدل إعادة الاستخدام البالغ 30% تقريبًا لشاشات LCD المسطحة التقليدية.
يتطلب التصنيف الدقيق لشاشات LCD من سلسلة Fold مصفوفة معدات اختبار مخصصة:
| فئة الاختبار | معدات | المواصفات الرئيسية | عناصر الاختبار |
|---|---|---|---|
| كهربائي | اختبار العرض | دعم بروتوكول MIPI، 3.3V-5.5V قابل للتعديل | مقياس رمادي، لون خالص، أنماط متدرجة |
| كهربائي | لمس لوحة الاختبار | مسح مصفوفي 126 نقطة بدقة ±0.5 مم | كشف المنطقة الميتة، وقياس الانجراف |
| كهربائي | رف الشيخوخة | 72 ساعة، دورة من 25 درجة مئوية إلى 45 درجة مئوية | فحص الفشل الكامن |
| بصري | جدول نقل الضوء | 5000-8000 لوكس قابل للتعديل | تسرب السوائل، تلف السحق، فقاعات المستقطب |
| بصري | تجعد قياس العمق | مستشعر الإزاحة بالليزر بدقة ±0.01 مم | قياس عمق التجعد المادي |
| مرئي | مجهر | التكبير 100-200x | أكسدة إصبع الذهب، والشقوق الدقيقة |
| مصداقية | غرفة درجة الحرارة/الرطوبة | 60 درجة مئوية / 90% رطوبة نسبية | التحقق من الاستقرار بعد الإصلاح |
| مصداقية | أضعاف تستر | 15-20 دورة/دقيقة، زاوية قابلة للبرمجة | ثني عينات الحياة |
يكشف تحليل شاشات سلسلة Samsung Fold المستردة عن توزيعات مختلفة لأنماط الفشل عبر الأجيال:
| نموذج الشاشة | كسر المرن | المس التفريغ | إيك / الكابلات المرنة | آخر | معدل قابلية الإصلاح الشامل |
|---|---|---|---|---|---|
| أضعاف 6 شاشات الكريستال السائل | 41% | 18% | 24% | 17% | 67% |
| أضعاف 5 شاشات الكريستال السائل | 44% | 16% | 22% | 18% | 68% |
| أضعاف 4 شاشات الكريستال السائل | 46% | 15% | 21% | 18% | 68% |
| أضعاف 3 شاشات الكريستال السائل | 52% | 12% | 19% | 17% | 71% |
| أضعاف 2 شاشات الكريستال السائل | 48% | 14% | 20% | 18% | 69% |
| أضعاف شاشات الكريستال السائل | 38% | 10% | 35% | 17% | 72% |
تُظهر الأجيال الأحدث من Fold 6 وFold 5 تصميمًا محسنًا للكابلات المرنة مع معدلات كسر أقل مقارنةً بـ Fold 3. تتميز شاشات Fold من الجيل الأول بمعدلات فشل أعلى للمحرك IC ولكنها أسهل في الإصلاح بشكل عام، مما يؤدي إلى أعلى قابلية للإصلاح بشكل عام بين جميع الأجيال.
فيما يلي نطاقات الأسعار المرجعية لشاشات LCD من سلسلة Fold حسب الدرجة في التوزيع بين الشركات (بالدولار الأمريكي لكل وحدة، بيانات السوق للربع الأول من عام 2026):
| نموذج الشاشة | الصف أ | الصف ب | الدرجة C (تم الإصلاح) | الصف د (أجزاء) |
|---|---|---|---|---|
| أضعاف 6 شاشات الكريستال السائل | 165-190 دولارًا | 140-160 دولارًا | 85-105 دولار | 35-45 دولارًا |
| أضعاف 5 شاشات الكريستال السائل | 110-130 دولارًا | 90-110 دولار | 55-70 دولارًا | 25-35 دولارًا |
| أضعاف 4 شاشات الكريستال السائل | 80-95 دولارًا | 65-80 دولارًا | 40-50 دولارًا | 18-25 دولارًا |
| أضعاف 3 شاشات الكريستال السائل | 55-65 دولارًا | 45-55 دولارًا | 30-38 دولارًا | 12-18 دولارًا |
| أضعاف 2 شاشات الكريستال السائل | 35-45 دولارًا | 28-35 دولارًا | 18-25 دولارًا | 8-12 دولارًا |
| أضعاف شاشات الكريستال السائل | 25-32 دولارًا | 18-25 دولارًا | 12-18 دولارًا | 5-8 دولار |
ملاحظات التسعير:تناسب وحدات الدرجة الأولى قنوات الإصلاح التي تتطلب جودة متميزة. توفر الوحدات التي تم إصلاحها من الدرجة C (استبدال ما بعد الربط أو المستقطب) وظائف كاملة للمشترين ذوي الحساسية للسعر. توفر الأجزاء من الدرجة D كابلات مرنة ودوائر تشغيل متكاملة ومستقطبات للإصلاحات على مستوى المكونات.
لجميع الستةشاشات LCD من سلسلة قابلة للطي(الطي 6 / الطي 5 / الطي 4 / الطي 3 / الطي 2 / الطي LCD)، يتوفر إمداد ثابت كامل الدرجة بما في ذلك:
تخضع جميع الشحنات لاختبار العرض، والمسح الضوئي باللمس لكامل المنطقة، والتصنيف البصري مع توفير تقارير الاختبار.
